Vacuümheffen is een techniek waarmee glas en gevelelementen veilig en efficiënt worden verplaatst en geplaatst. In de bouw maakt men steeds vaker gebruik van vacuümheffers gevel en vacuümheffen glas om zware ruiten en prefabpanelen zonder mechanische klemmen te hanteren.
Voor de Nederlandse bouwsector biedt deze methode voordelen bij gevelmontage, renovatie en het werken met grote glaspartijen. Projecten van bouwbedrijven en glaszetters profiteren van minder schade, snellere montagetijden en verbeterde arbeidsveiligheid, waardoor glas hijsen veilig(er) verloopt.
Dit artikel geeft een objectieve productreview gericht op aannemers, glaszetters, veiligheidscoördinatoren en inkopers. Het onderzoekt hoe vacuümheffen bij glas- en gevelelementen werkt, welke systemen en veiligheidsnormen er zijn, en welke praktische overwegingen meespelen bij aankoop en inzet.
In de volgende secties komen de definitie van vacuümheffen, de technische werking, typen vacuümhefsystemen, relevante certificeringen zoals NEN en CE, onderhoudsprocedures en praktijkervaringen aan bod. Zo krijgt de lezer duidelijk inzicht in wanneer en hoe vacuümheffers gevel effectief en veilig ingezet kunnen worden.
Wat is vacuümheffen en waarom is het belangrijk voor glas- en gevelelementen?
Vacuümheffen gebruikt onderdruk om zuignappen of zuigvlakken veilig op glas en gevelelementen te laten hechten. Dit maakt verplaatsen en plaatsen mogelijk zonder mechanische grijpers die krassen of drukpunten veroorzaken. De methode werkt met een pomp of venturi-systeem dat lucht uit de contactzone zuigt, zodat atmosferische druk het materiaal tegen de zuignap drukt.
Definitie van vacuümheffen
De definitie vacuümheffen is eenvoudig: het is een hijstechniek die op gecontroleerde onderdruk steunt om lasten vast te houden. Er bestaan industriële vacuümpompen met elektrische aandrijving en compactere venturi- of handpomp systemen voor lichtere klussen. Voor glas geldt dat gelaagd, gecoat en grote enkelruiten verplaatst kunnen worden mits juiste zuigvlakken en capaciteit.
Voordelen ten opzichte van traditionele hijsmethoden
Vacuümtechniek uitleg toont dat de voordelen vacuümheffen liggen in minder krassen, geen klempunten en een gelijkmatige drukverdeling. Dit verhoogt de veiligheid glas hijsen en verlaagt het breukrisico. Monteurs ervaren minder fysieke belasting door het gemak van zuignap hijsen en snel loslaten.
De efficiëntie gevelmontage neemt toe doordat plaatsing sneller en preciezer gaat. Minder sjormateriaal en minder handen zijn nodig, wat logistiek eenvoudiger maakt. Glaszetter tools voor vacuümheffen vereenvoudigen fijnregeling tijdens installatie in gevelframes.
Toepassingen in de bouw en gevelmontage
Vacuümheffen toepassingen lopen van enkel glas en HR++ ruiten tot geïsoleerde gevelpanelen en prefab gevelelementen. Gevelmontage vacuüm is geschikt voor renovatie, vervanging en het intern tillen bij atria of binnenwanden.
De techniek combineert goed met kranen en telescooparmen voor hoogbouw en moeilijk bereikbare posities. Sectoren zoals commerciële bouw, utiliteitsbouw, glazeniersbedrijven en montagebedrijven voor gevelsystemen gebruiken vacuümheffen vaak voor veilige en efficiënte plaatsing.

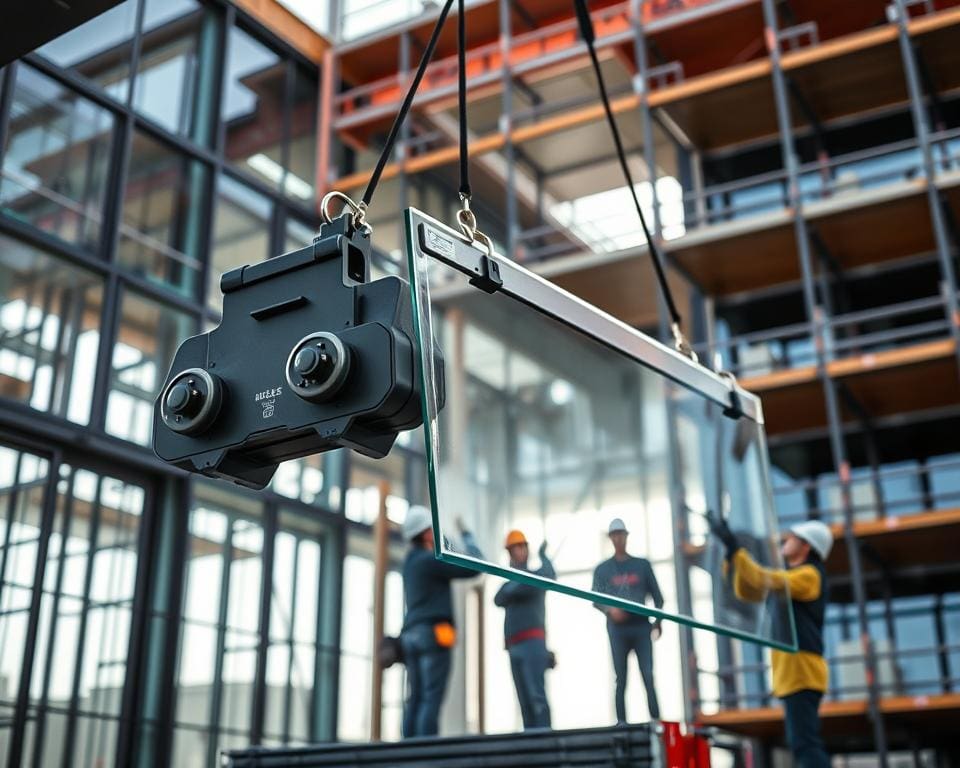

Hoe werkt vacuümheffen bij glas- en gevelelementen?
Vacuümheffen voor glas vereist inzicht in fysieke principes en een strak montageproces vacuüm. Dit stuk legt kort uit hoe onderdruk werkt en welke stappen nodig zijn van inspectie tot plaatsing.
De basisprincipes van vacuümtechniek
De basisprincipes vacuüm draaien om atmosferische druk en het creëren van onderdruk. Zuigkracht berekening berust op het verschil tussen buiten- en binnendruk keer het zuigvlak oppervlak. Een zuignap van 0,1 m² bij 0,8 bar onderdruk levert theoretisch ongeveer 800 kg houdkracht, voor de praktijk wordt altijd een veiligheidsfactor aangehouden.
Voor goede afdichting zijn zuignap onderdelen en oppervlaktekwaliteit cruciaal. Ruwheid, coating en profiel van het glas bepalen de effectiviteit van vacuümtechniek glas.
Belangrijke componenten van een vacuümhefsysteem
Een systeem bestaat uit meerdere componenten vacuümheffer: zuignappen, vacuümpomp types, vacuümreservoir en meetinstrumenten. Zuignap onderdelen worden veelal gemaakt van siliconen of nitril, met vlakke of concaaf vormen.
De keuze tussen elektrische pompen, membraanpompen of pneumatische venturi’s hangt af van mobiliteit en vermogen. Meetapparatuur zoals vacuümmeter en vacuümschakelaar geven continue feedback tijdens gebruik.
Processtappen van inschakelen tot plaatsen
Het montageproces vacuüm begint met inspectie van het glasoppervlak en het selecteren van juiste zuignappen. Positionering van de unit is belangrijk voor lastverdeling en balans.
Bij opbouwen van vacuüm activeert men de pomp of venturi en controleert de meter en alarminstellingen. Tijdens stap-voor-stap glas hijsen werkt de kraanmachinist samen met de bediener van de vacuümheffer voor nauwkeurige plaatsing.
Loslaten gebeurt gecontroleerd door het vacuüm geleidelijk te laten ontsnappen, gevolgd door verwijdering van de unit en nazorg controles op glas en afdichtingen.
Veiligheidsmechanismen en redundantie
Veiligheidsmechanismen vacuüm omvatten visuele en auditieve alarmen, automatische afsluiters en mechanische back-ups. Redundantie vacuümheffers betekent meestal een primaire pomp plus reserve-accu of reservoir.
Mechanische back-ups zoals kettingen of hijstroepen bieden extra zekerheid bij kritieke lasten. Noodprocedures hijsen zijn vastgelegd in bedrijfsprotocollen en omvatten noodstopknoppen en evacuatieroutes.
Periodieke testen van redundantie-componenten en training in vakmanschap vacuümheffen zijn vereist voor veilig gebruik en certificering.
Soorten vacuümhefsystemen geschikt voor glas en gevelelementen
Er is een breed aanbod vacuümhefsystemen voor gevel- en glaswerk. Keuze hangt af van gewicht, bereik en montageomgeving. Hieronder volgt een beknopt overzicht van de meest gebruikte typen en hun toepassingen.
Draagbare zuignapliften
Draagbare zuignaplift glas bestaan uit compacte units die vaak handmatig of met accu werken. Fabrikanten zoals Glaslift en GGR Group leveren handzame vacuümheffers voor renovatie en interieurmontage.
Deze batterijaangedreven zuignap biedt snelle inzet bij kleine ruiten en noodvervanging. Mobiliteit en laag gewicht maken ze geschikt voor 1-4 personen toepassingen.
Technisch hebben ze beperkte capaciteit, meestal tot enkele honderden kilo’s. Meerdere units zijn modulair te koppelen voor grotere oppervlaktes.
Elektrische systemen voor zware lasten
Een elektrische vacuümheffer is ontworpen voor zware gevelpanelen hijsen en grote glazen puien. Merken zoals Hovmand en Vacuworx leveren professionele oplossingen met sterke pomptechniek.
Deze systemen beschikken over kantel- en rotatie-eenheden, geïntegreerde meters en veiligheidsalarmen. Capaciteiten reiken tot duizenden kilo’s, geschikt voor hoogbouwprojecten.
Installatie vereist vaak bevestiging aan kranen of frames en gekwalificeerde montage door een dealer. Zo ontstaat een professioneel vacuüm systeem met de nodige certificering en redundantie.
Combinatie met kranen en telescooparmen
Vacuüm + kraan inzet is gangbaar bij grote prefab- en gevelwerken. Een vacuümheffer kraan combinatie biedt reikwijdte en hefvermogen die losse units niet kunnen leveren.
Montage op mobiele kranen of telescooparm glas montage van verreikers is mogelijk via vaste frames of snelkoppelingen. Coördinatie tussen kraanmachinist en vacuümoperator is cruciaal.
Voordelen zijn contactloze grip en efficiënt plaatsen van zware panelen. Let op balans, lastcentrum en kraan-stabiliteit tijdens de uitvoering.
Keuze van systeem vraagt afweging tussen mobiliteit, capaciteit en veiligheid. Projectomvang, hoogte en het type gevelelement bepalen welke oplossing past.
Veiligheidsrichtlijnen en certificeringen voor vacuümheffen
Veilig werken met vacuümheffers vraagt om duidelijke regels, juiste documenten en regelmatig onderhoud. Bedrijven en uitvoerders moeten op de hoogte zijn van nationale en Europese eisen, en van praktische controles op de bouwplaats.
NEN, CE en andere relevante normen
Voor veel toepassingen gelden NEN-EN ISO-standaarden en de Europese Machinerichtlijn. Fabrikanten zorgen dat elektrische apparaten voldoen aan CE certificering vacuüm en leveren technische documentatie. Specifieke normen zoals NEN-EN 13155 zijn relevant voor hijsaccessoires buiten vaste installaties.
Opdrachtgevers en veiligheidscoördinatoren houden rekening met normen glas hijsen om aansprakelijkheid en veiligheid te waarborgen. Inspectie SZW en aangewezen keuringsinstanties spelen een rol bij controle en certificering.
Inspectie- en onderhoudsprocedures
Dagelijkse checks bestaan uit visuele controle van zuigrubbers, het aflezen van vacuümmeters en het testen van alarmsystemen. Een goede inspectie vacuümheffers verkleint risico’s voorafgaand aan elke hijs.
Periodieke keuringen en onderhoud vacuümsystemen worden uitgevoerd volgens fabrikantvoorschriften. Keuring zuignappen en vervanging van slijtage-onderdelen vindt plaats op basis van staat en urenbelasting.
Er worden testprocedures toegepast, zoals belasten met testgewichten en het simuleren van vacuümval. Logboeken en onderhoudsrapporten bieden traceerbaarheid en vormen bewijs bij audits.
Bedieningstraining en competentie-eisen
Bedieners volgen een training vacuümheffer om praktische vaardigheden en veiligheidskennis op te bouwen. Training wordt vaak verzorgd door fabrikanten of erkende opleidingsinstituten en leidt tot een certificaat bediening hijsapparatuur.
Competentie-eisen omvatten het leren positioneren van zuignappen, het lezen van vacuümmeter en het interpreteren van alarmen. Werkgevers en verzekeraars vragen regelmatig naar bewijs van vakbekwaam glas hijsen.
Incompany trainingen maken het mogelijk procedures op locatie te integreren. De veiligheidscoördinator ziet toe op naleving en koppelt de eisen aan het VGM-beleid.
Praktische overwegingen bij aanschaf en inzet van vacuümhefsystemen
Bij het kiezen van een vacuümhefsysteem let men eerst op capaciteit en toepassing. De juiste combinatie van capaciteit vacuümheffer en zuigvlak keuze bepaalt of een project veilig en efficiënt verloopt.
Capaciteit en zuigvlakken
Bereken de maximale last vacuüm die elk paneel en elk hefpunt vereist. Reken met een veiligheidsfactor en verdeel de last over meerdere zuignappen bij grote elementen.
Kies zuignappen op basis van profiel en coating. Een vlak zuigvlak werkt vaak goed bij gehard glas. Concaaf zuignappen passen beter bij licht gebogen ruiten. Modulaire zuigblokken maken schaalbare inzet mogelijk.
Omgevingsfactoren en oppervlakbehandeling
Temperatuur beïnvloedt rubbereigenschappen en pompvermogen. Bij extreme kou neemt de flexibiliteit van zuigrubbers af, bij hitte groeien vervormingsrisico’s.
Vuil en vacuüm hangen sterk samen; stof, siliconenresten of bouwvuil verminderen afdichting. Voor gebruik is een grondige controle van het contactvlak essentieel.
Natte omstandigheden vragen specifieke aandacht. Bij nat oppervlak glas hijsen kan een dunne waterfilm de afdichting beïnvloeden. Kies rubbers en ontwerpen die hiertegen bestand zijn en reinig contactvlakken voor elk hijsmoment.
Weer en wind
Vacuümheffen weersinvloed manifesteert zich vooral bij hoogbouw en winderige omstandigheden. Plan hijswerk binnen toegestane windlimieten en werk met draaiplannen die stabiliteit verhogen.
Koppeling, controles en accessoires
Zorg dat het vacuümsysteem compatibel is met kranen en frames. Kantelunits, rotatoren en speciale frames vergroten inzetbaarheid bij samengestelde elementen.
Maak vooraf een controlelijst voor specificaties, aansluitingen en redundantie. Redundante zuignappen verkleinen het risico bij onverwachte drukval.
Kosten, levensduur en ROI
De kosten vacuümheffer variëren van enkele duizenden euro’s voor draagbare units tot tienduizenden voor professionele systemen met accessoires. Exploitatiekosten omvatten onderhoud, vervanging en energieverbruik van pompen.
Leeftijd en intensiteit van gebruik beïnvloeden levensduur zuignap. Regelmatige inspectie en tijdige vervanging verlengen de inzetbaarheid van het systeem.
Een berekening van ROI vacuümheffing houdt rekening met tijdswinst bij montage, minder schade en lagere arbeidskosten. Voor incidenteel gebruik kan huren voordeliger zijn; bij frequent werk verdient aanschaf zich vaak terug.
Praktische mitigatie
- Gebruik reinigingsmiddelen en beschermfolies tijdens transport.
- Selecteer zuigrubbers volgens klimaat en oppervlakteigenschappen.
- Plan periodiek onderhoud om levensduur zuignap te behouden.
Ervaringen en beoordeling: hoe presteren vacuümheffers in de praktijk?
Montagebedrijven en glaszetters in Nederland en Europa rapporteren consistente ervaringen vacuümheffer prestaties: hogere betrouwbaarheid en snellere plaatsing vergeleken met handmatige methoden. In projecten voor kantoor- en woningbouw lieten vakmensen zien dat grote glasschuifpuien en gevelpanelen vlot en nauwkeurig werden gehanteerd. Deze review vacuümheffen benadrukt vooral tijdwinst en minder breukgevallen als terugkerende voordelen.
De sterke punten zijn duidelijk: ergonomie verbetert, fysieke belasting neemt af en de controle bij plaatsing is beter dan bij traditionele hijsvoorzieningen. Praktische aandachtspunten uit de praktijk noemen onderhoud en oppervlaktecondities. Vervuilde of sterk gebogen ruiten beperken de werking, en goede operatorcompetentie blijft cruciaal voor veilige inzet.
Vergelijkend blijken draagbare zuignapliften ideaal voor kleinere, mobiele opdrachten, terwijl elektrische systemen de voorkeur hebben bij zware gevelpanelen en continu gebruik. In combinatie met kranen biedt een elektrische vacuümheffer capaciteit en precisie voor grote projecten. Casebeschrijvingen tonen anonieme maar feitelijke toepassingen waarbij teams snel complete glasgevels monteerden met minimale stilstand.
De eindbeoordeling adviseert Nederlandse aannemers om te kiezen voor systemen met erkende certificering en om te investeren in training en preventief onderhoud. Voor incidentele projecten blijft huren een slimme optie. Potentiële kopers worden aangemoedigd leveranciersreferenties te raadplegen, demonstraties op locatie te vragen en onderhoudscontracten mee te nemen in de aanschafbeslissing, zodat de prestaties vacuüm systemen in de praktijk duurzaam blijven.
